產品概述：

針對家庭音響系統市場應用的20W單聲道D類功放IC——CS8616C，極寬的工作電壓范圍使得CS8616C可以應用于多個常用的電源系統，包括兩節鋰電池電源系統，9V電源系統，12V標準電源系統。相對于國內家庭音響功放的使用主流，CS8616C BTL輸出在同樣的電源系統情況下，可以大幅的提高音響的輸出功率，為終端產品帶來最簡單的差異化實現方式。

CS8616C是一款20W單聲道高效D類音頻功率放大電路。先進的EMI抑制技術使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以滿足EMC要求。內部包括一個功率可調限制器和直流檢測電路來對揚聲器進行保護。功率可調限制器允許用戶設定一個比電源電壓低的虛擬電壓來限制流過揚聲器的總電流，直流檢測電路在輸入電容損壞或者輸入短路時關斷輸出級。CS8616C內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。CS8616C可以驅動低至3Ω負載的立體聲揚聲器，具有高達90%的效率，使得在播放音樂(lè )的時候不需要額外的散熱器。

產品描述：

● 輸出功率

PO at 10% THD+N, VDD = 18V

RL = 8 Ω 18W/CH(典型值)

PO at 10% THD+N, VDD = 13V

RL = 8 Ω 10W/CH(典型值)

PO at 10% THD+N, VDD = 12V

RL = 4 Ω 20W(典型值)

● 效率高達90%，無需散熱片

● 極寬的電源電壓范圍5V~20V

● 免濾波功能

● 揚聲器保護包括可調功率限制器加直流保護

● 輸出管腳方便布線布局

● 良好短路保護和具備自動恢復功能的溫度保護

● 良好的失真和防噗聲功能

● 差分輸入

封裝和工作環境

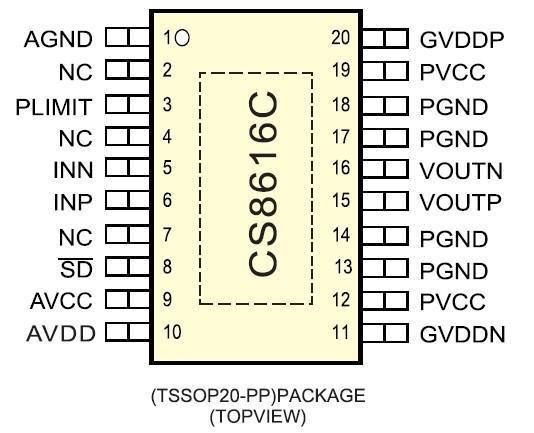

引腳排列

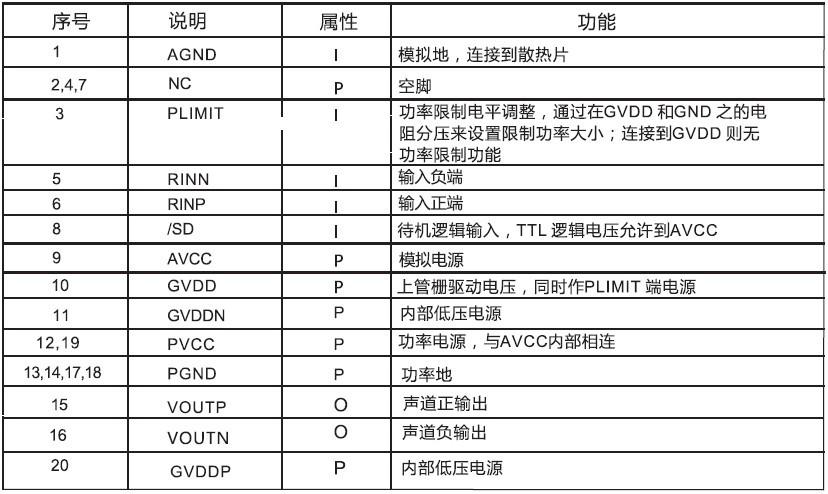

引腳定義

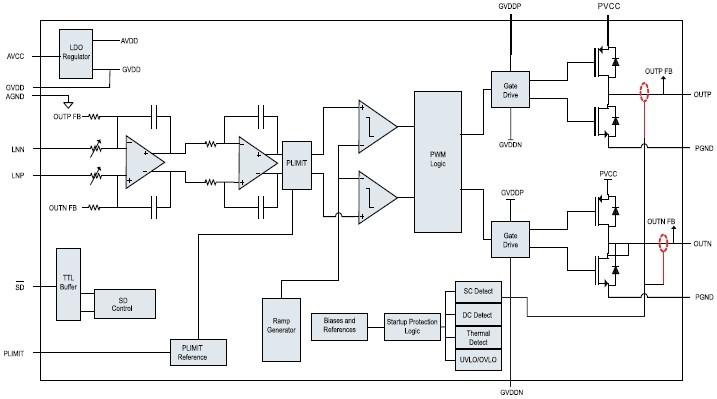

功能框圖

典型應用圖
