TDA7492/TDA7498L/TDA7498/TDA7498E 50W-160W雙聲道大功率D類音頻功放IC應用電路原理圖說明

文章來源：更新時間：2012/11/4 10:46:00

在線咨詢：

張代明 3003290139

小鄢 2850985542

李湘寧 2850985550

13713728695

產品概述

TDA7492/TDA7498L/TDA7498/TDA7498E是雙BTL D類音頻放大器,主要用在家庭影院和有源揚聲器.TDA7492/TDA7498L/TDA7498/TDA7498E單電源供電,效率高達90%,采用PowerSSO-36封裝（散熱片在頂部），良好的散熱性能保證超大功率輸出。整個系列管教兼容，便于客戶設計應用。

性能介紹

TDA7492	2X50W/25V/6Ω或2X40W/25V/8Ω	PowerSSO-36	8V-26V	50W雙聲道D類功放IC
TDA7498L	2X80W/32V/6Ω	PowerSSO-36	10V-36V	80W雙聲道D類功放IC
TDA7498	2X100W/36V/6Ω或2X80W/34V/8Ω	PowerSSO-36	10V-39V	100W雙聲道D類功放IC
TDA7498E	2X160W/36V/4Ω或220W/36V/3Ω	PowerSSO-36	14V-36V	160W雙聲道D類功放IC

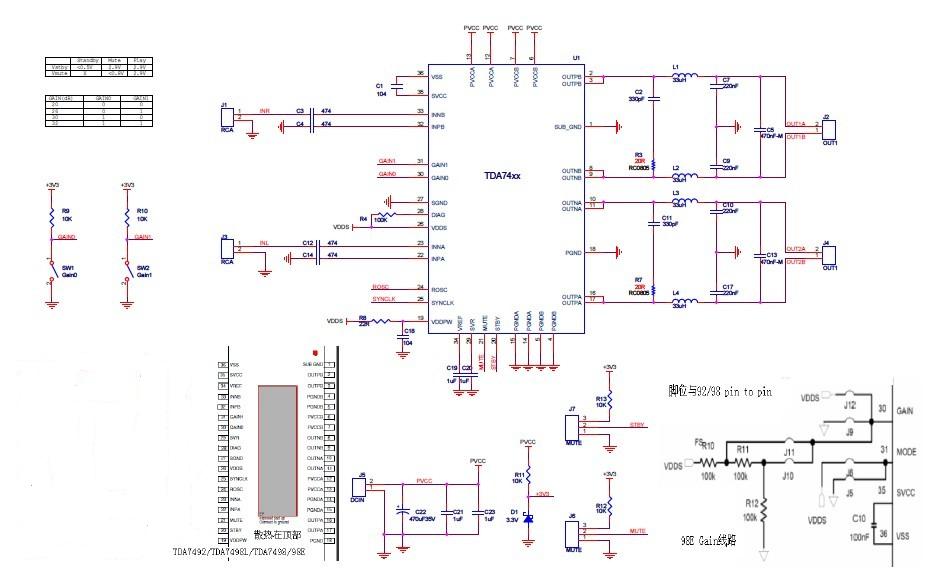

典型應用原理圖

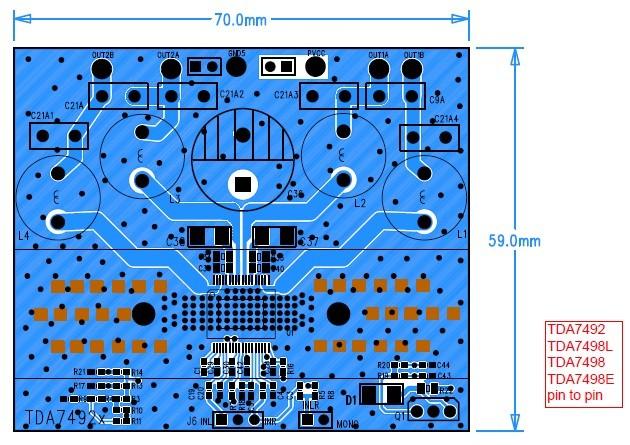

PCB正面

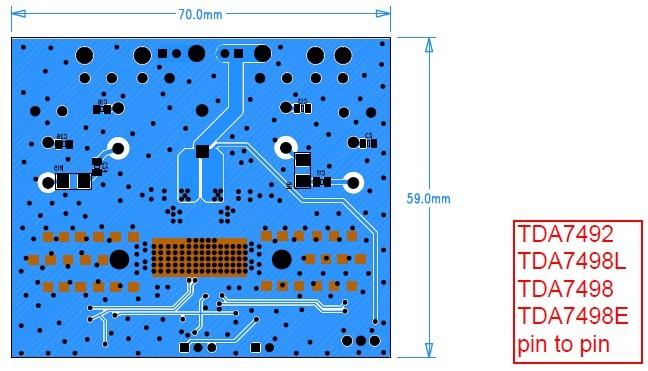

PCB背面

我司專注于ST原裝 D類功放IC的銷售推廣，詳細的產品資料請查閱：http://www.aiwogouwu.com/product_1034.htm
